企业数据机房解决方案

本次数据中心机房建设是机房建设的一个重要任务，也是关键工作。但机房又与数据中心基础设施的总体设计内容息息相关，只有通过对数据中心基础设施的整体设计，才能实现机房的合理设计，充分满足机房不断发展的需求。

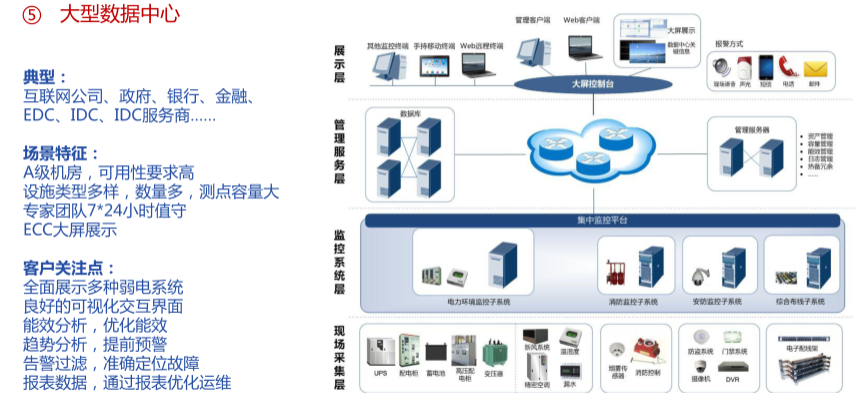

如上图，系统分为三层，第一层为设备层采集数据，设备层包含UPS供配电 设备，制冷设备，以及物理环境监测设备。第二层为接口处理层,提供协议转换， 由于大多机房设备的智能接口为传统的Modbus接口，所以，需要部署网关设备 将协议转换为Modbus TCP，通过局域网。上传至数据中心集中监控平台。第三层 为客户层，提供人机界面，进行数据统计分析，报警。

物理环境监测系统
➢机房温湿度(产品配置:数字液晶温湿度传感器AP9535TH)在机房内部署带液晶显示的温湿度传感器，通过普通网线连接至物理环境主机，可通过普通网线延长最远100米。通过阈值的设定，进行警报通知以及系统联动。环境主机支持网络SNMP，联入集中监测平台。

➢机柜温度(产品配置:温度传感器AP9335T) 每两个机柜安装1个温度探头。所有传感器通过普通网线连接至物理环境主 机，可通过普通网线延长至最远15米。通过阈值的设定，进行警报通知以及系统 联动。环境主机支持网络SNMP，联入集中监测平台。

➢漏水检测: (漏水检测绳) 漏水检测系统采用检测绳,在围堰处使用测漏绳,水接触到测漏绳发出报警

实时监视UPS输入、输出状况，负载、电池状况，是否需要更换电池等(能监测到的具体内容由厂家的协议决定，不同品牌、型号的UPS所监控到的内容不同)。

实现方式:需UPS提供智能网络通讯接口，并提供SNMP接口协议或可支持Modbus TCP，通过TCP/IP 网络，由集中管理系统实时监测。对于当前仅具备.Modbus 485端口的UPS，可选配UPS厂商的网络SNMP卡，或应用施耐德提供的转换网关，将Modbus 485协议转换为Modbus TCP,从而接入网络，集成到中央管理平台。

产品配置: 设备自带SNMP网络接口或Modbus 485/TCP 转换网关TSXETG100

随着IT新技术比如虚拟化，云计算等在数据中心的广泛应用，单机柜的密度越来越高，数据中心的规模随业务的发展也不断增大，数据中心电能消耗也不断增高，而数据中心的可用性需求和效率的需求却与日俱增，在当今的数据中心,需要提高管理手段，对数据中心内的物理设施包括电力配电系统、制冷系统、环境如温度、湿度、等因数实现集中监控，监控系统可以对各分散的设备进行遥测、遥控;实时监视各设备的运行状态，记录和处理相关数据，及时侦测故障和告警信息，并通知人员，在更严重的灾难发生前及时处理这些故障，从而避免因物理设施故障导致IT设备宕机状况发生。在监控的基础上，为保证可用性及经济性和可管理性，急需一套运维管理平台来进行可视化管理，容量优化以及能效管理，从而以系统代替手工管理,以集中管理取代分散管理,从而保证可用性的前提下，达到节能减排的目标。
