项目概况

数据中心作为信息化系统工程建设的“心脏”，正在国计民生中扮演着越来越重要的角色。计算机机房的环境条件是影响计算机主机及各种通讯设备长期可靠运行的-一个重要的因素。它直接影响到设备的稳定性、可靠性，使用效率和寿命。同时，计算机机房又是工作人员进行操作和监控的场所，如何既满足计算机机房内设备的运行环境又考虑工作人员工作环境的舒适性,即以人为本人机并重理论是现代计算机机房设计的基本理念。

对数据中心的要求，除满足以上对机房环境的要求外，在本次项目中，还希望达到以下几个目的：

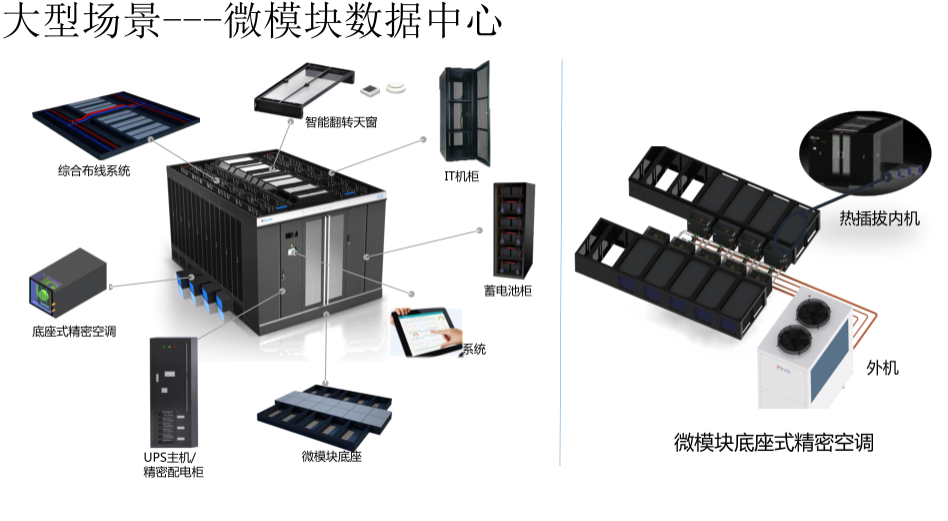

保证可靠性 数据中心机房的设计与建设应该以保证所有IT设备的不间断运行为首要任务。本项目制冷解决方案的设计需要- -个真正达到Tier 3标准的设计。 绿色节能 由于数据中心的制冷系统的运行费用占数据中心整体运行费用的比例非常高，在建成并达到设计容量后，其运营能耗将是一个非常巨大的数字。采用高效节能的制冷系统，将为数据中心节约大量的运行费用。所以对制冷系统的节能设计提出了较高的要求。具体的技术指标将采用PUE值来衡量。 适应按需分期建设 数据中心在建成并达到设计容量需要较长的一-段时间，在建成运行初期，将只会使用其中- .小部份的容量，其余部份将在未来若干年内逐渐启用。从经济性角度考虑，设计必须提供-套“总体规划、分布实施”的手段。当前比较适合的手段是“模块化”设计。

政府数据中心机房方案图片2

可预测的制冷解决方案 数据中心的IT设备更新换代的速度很快,机柜的功率密度增长的速度也非常快，数据中心制冷解决方案需满足未来数据中心的变化，需解决高密度机柜的制冷,能预测到机柜级的需求的制冷能力，能满足未来机房的IT设备增加或更换所需求的制冷需求。

热负荷估算

一般机房内机柜按照每台柜子3KW。

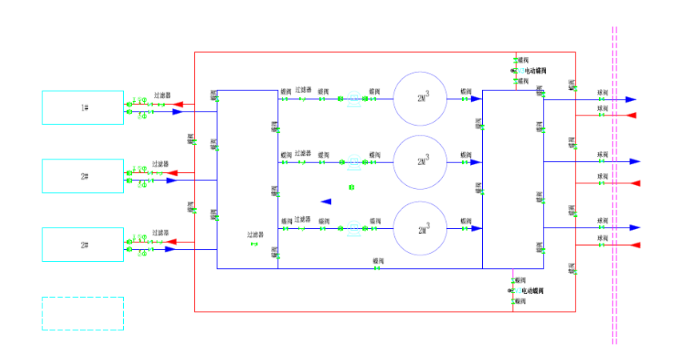

系统及室外冷冻水机组配置

从以上选型原则及容量计算出发,我们建议每个微模块采用N+1系统,作为机房制冷系统。满足A级机房的标准。

政府数据中心机房方案图片3

本次机房制冷系统整体架构为:自然冷却+冷冻水型制冷系统、行级精密空调、房间级精密空调、热通道封闭。

机房精密空调配置方案

政府数据中心机房方案图片4

配置原则 1、自动化程度高、能够实现精确控制，温度精度控制在士1'C。
2、采用模块化、结构化设计,容易扩展，且各模块都具有独立的制冷除湿功能。
3、故障率低。
4、显热比≥90%。
5、单位时间的风循环次数大于20次。
6、过滤效率>90%。
7、工作环境噪声≤65dB。
8、维修方便，全正面维护。
9、输入电源: 380V士 15%，50Hz 士2Hz。
10、获得IS09001认证以及IS014000认证。
11、寿命≥10年，平均无故障时间≥10万小时。

数据中心空调配置

政府数据中心机房方案图片6

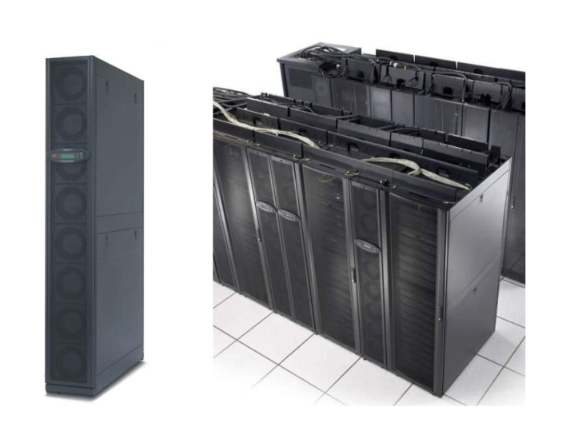

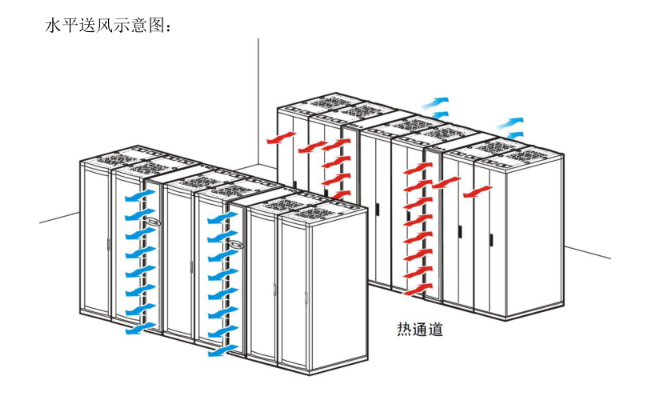

水平送风机房空调机组在本项目的应用

政府数据中心机房方案图片7

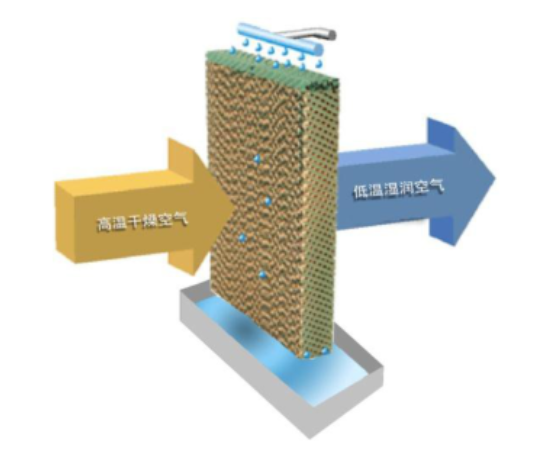

数据中心机房加温系统配置

政府数据中心机房方案图片8

UPS及配电室机房空调配置

1UPS及配电室机房空调送风方式UPS及配电室独立于主机房，同时由于UPS及配电室线缆及设备器件较多.且分散，所需空调的制冷容量较小，因此建议在机房配电室配置风帽上送风、前侧下回风型房间级冷冻水型精密空调，保证机房的冷却送风要求。 UPS 及配电室机房空调选型 根据UPS及配电室所需的计算制冷量及送回风方式，因此建议在机房配电室配置两台上送风房间级冷冻水型精密空调TUCR1000，组成1+1的冗余配置。房间级精密空调0运行的冷冻水也通过室外风冷型冷冻水机组统一-提供，通过室外的冷冻水集中分配单元由供回水支管路连接;

政府数据中心机房方案图片9
